INA333 测不到 EMG 怎么排查？

生物电采集里，仪表放大器是非常核心的一级。EMG 表面肌电信号幅度小、源阻抗高、共模干扰强，直接接普通运放或 ADC，通常只能看到噪声、直线或一坨无法解释的波形。

INA333 是很多人做低功耗生物电前端时会先接触到的仪表放大器之一。淘宝、立创开源和各种模块上都能看到它，资料多、门槛低，也适合拿来理解“为什么微弱差分信号不能直接放大”。

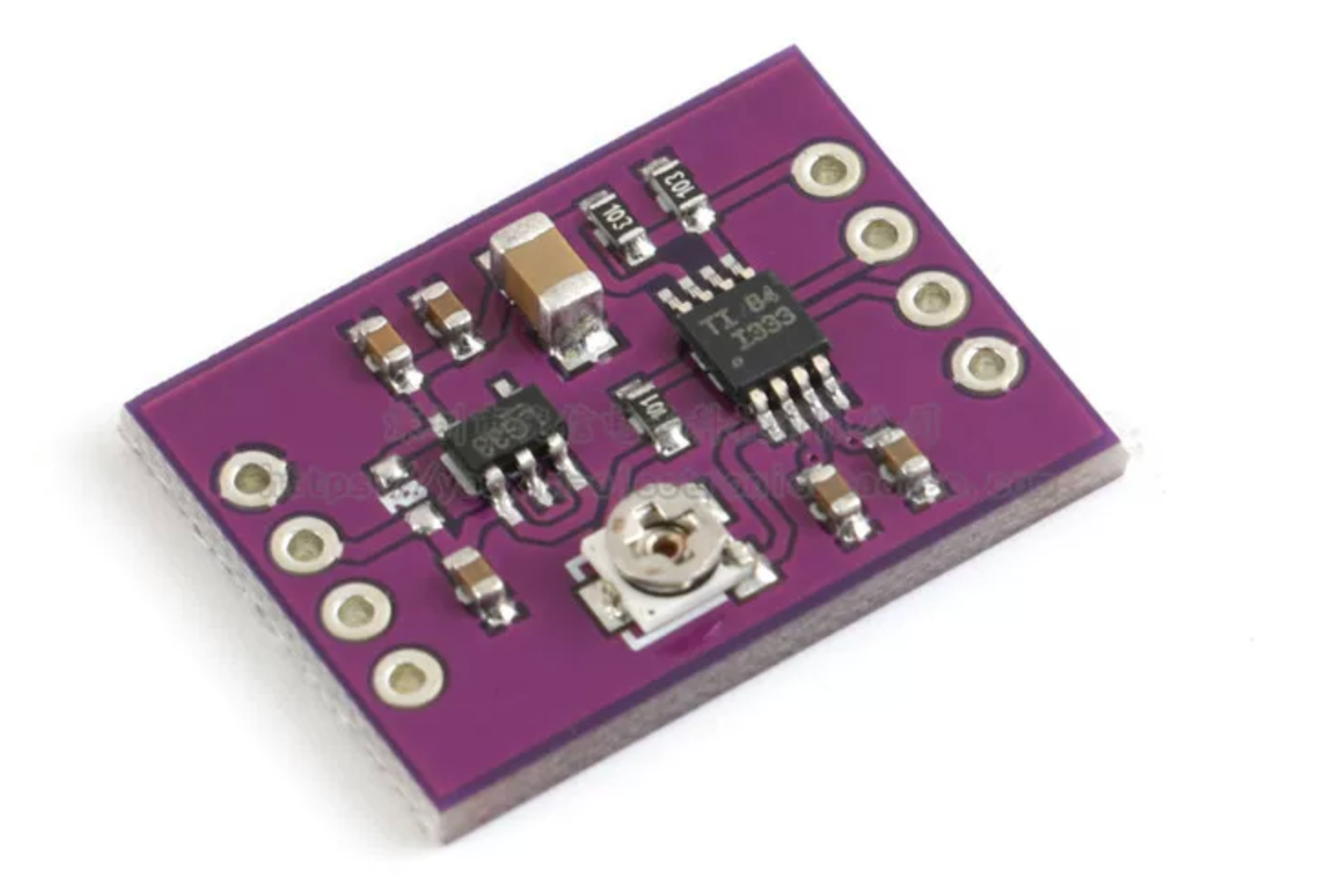

市面上常见的 CJMCU-333 INA333 模块，存在多种电路设计问题。

AAW Lab 前期也用过 INA333 做 EMG 实验。我们从市售模块、面包板、二级放大、干电极、湿电极、ADC、ESP32 无线采集一路试下来，踩过不少坑。下面这 9 个问题，是“INA333 测不到 EMG”时最值得先查的地方。

快速判断

如果 INA333 后面看不到 EMG，不要先怀疑“肌电是不是不存在”。更常见的原因是：

现象	优先排查
一直是直线	Vref、输入偏置通路、ADC 量程、运放饱和
全是大噪声	电极接触、电脑干扰、电源去耦
靠近电脑就炸	电极线、屏蔽、供电隔离
握拳变化很弱	总增益、二级放大、滤波截止频率、电极位置
上位机波形很卡	ADC 型号、采样率、I2C 读取、无线发包

1. 只接 INA333 不够

INA333 解决的是微弱差分信号的第一级放大和共模抑制，但它不是完整 EMG 采集系统。

一个能稳定工作的 EMG 前端通常还需要：

电极和参考点
输入保护与抗干扰
输入偏置电流通路
稳定的 Vref
合理的第一级增益
级间高通滤波
第二级放大
ADC 和采样软件

我们前期实验中，真正稳定看到 EMG，不是因为“换了一个神奇芯片”，而是把链路逐级补完整：先用信号发生器验证 ADC 和上位机显示，再接 INA333，再加二级放大、滤波和电源去耦。

2. 没有先用信号发生器验证链路

直接上人体测量很容易误判。皮肤接触、电极线、环境干扰、电源噪声、ADC 量程都会同时影响结果。

我们早期的一个重要经验是：先用信号发生器模拟输入，确认“前端输出 → ADC → ESP32 → 上位机 → 滤波显示”这条链路能工作，再接电极测 EMG。

如果连已知频率、已知幅度的模拟信号都看不稳定，就不要急着调电极贴法。先把采集链路本身调通。

3. 输入端没有偏置电流通路

INA333 的输入电流很小，但不是完全没有。输入端必须有直流回路，否则输入会漂，输出可能慢慢顶到某个电压，看起来就像一条直线。

干电极尤其容易遇到这个问题，因为干电极和皮肤之间的阻抗更高。我们前期实验里，干电极输入端需要给偏置电流提供足够高阻的回路，例如每个输入端通过兆欧级电阻回到 Vref。

经验上可以这样判断：

电极类型	偏置通路思路
湿电极	阻抗较低，偏置电阻可以相对小一些
干电极	阻抗高，需要更高阻值且布局更短的偏置通路
板载干电极	输入走线、电极面积、固定压力都会影响稳定性

如果没有这条偏置通路，INA333 输入端看起来接了电极，实际上可能处在漂浮状态。

4. Vref 不稳定

单电源生物电前端通常会把输出偏置在中间电压附近，比如让波形围绕某个 Vref 上下摆动。Vref 一旦漂移，后面的放大、滤波和 ADC 读数都会跟着漂。

我们有一次真实排障记录：Vref 大约有 ±0.1 V 漂移，EMG 底噪声非常大，波形被噪声淹没。最后发现不是算法问题，也不是肌肉没信号，而是 Vref 相关运放引脚虚焊。补焊后，Vref 稳定下来，基线立刻干净很多。

排查 Vref 时不要只看软件波形，最好直接用万用表或示波器测：

Vref 是否稳定
INA333 REF 引脚是否真的接到 Vref
后级运放的参考点是否同一个 Vref
ADC 看到的静息基线是否在合理范围内

5. 增益过高

很多人希望 INA333 一口气把 EMG 放大到 ADC 能看到的幅度，但这通常不是最稳妥的做法。

EMG 里既有有用信号，也有电极直流偏置、低频运动伪迹和环境干扰。如果第一级增益过高，前级很容易被不想要的低频或直流成分顶饱和，后面再怎么滤波也救不回来。

我们前期更稳定的做法是二级放大：第一级仪表放大器只做适度放大，先保留动态范围；级间用高通滤掉低频漂移；第二级再继续放大到 ADC 更容易分辨的范围。

这也是很多 EMG 前端不会只靠一个仪表放大器完成全部工作的原因。

6. 缺少级间高通

EMG 关注的主要是肌肉动作相关的交流变化。电极和皮肤之间会产生缓慢变化的直流偏置和低频运动伪迹，如果这些东西直接进入后级放大，很容易占满动态范围。

我们实验里验证过一种简单思路：在第一级和第二级之间加入 RC 高通，把明显低于 EMG 主要频段的漂移压下去，再进入第二级放大。

如果你的波形慢慢贴边、握拳时没有明显变化，除了检查电极，也要检查：

是否有级间高通
截止频率是否过低或过高
电容极性和焊接是否正确
后级放大是否已经饱和

7. 电源噪声

EMG 前端测的是微弱信号，电源噪声很容易通过模拟链路进入结果。

我们早期遇到过 ESP32 WiFi 发射瞬间拉电流，导致电压跌落和 brownout。现象不是简单重启，而是采样突然异常、波形不稳定，甚至整套系统反复断电。

后来稳定性改善主要靠这些基础动作：

ESP32 电源入口加足够的储能和去耦
运放和仪表放大器电源脚附近放 100 nF 去耦
模拟和数字供电做隔离
降低 WiFi 发射功率和发包压力
优先用电池或低噪声电源做对比实验

如果电源不稳，先不要讨论算法。先把电源波形和 Vref 稳定性测清楚。

8. ADC 或采样率不对

INA333 前端正常，不代表数字采集就正常。

我们有一次 PCB 排障中，上位机波形明显卡顿，软件设置看起来是高速采样，但实际统计只有约 445 SPS。后来通过配置寄存器和原始数据判断，板上实际焊的是 ADS1115，而不是预期的 ADS1015。两者引脚兼容、地址相同，但采样率不同。

更换回 ADS1015 后，实测采样率恢复到约 3187 SPS，上位机显示也恢复正常。

所以排查“测不到 EMG”时，也要看数字侧：

实际 SPS 是多少，不要只看代码设置
ADC 输入是否饱和
PGA 量程是否匹配前端输出
I2C 读取是否成为瓶颈
上位机显示窗口是否过度平滑

EMG 不是只要有前端芯片就能看见，采样链路也必须跟得上。

9. 焊接和布局

很多模拟前端问题，最后不是理论错，而是焊接、走线和接触问题。

我们踩过的典型坑包括：Vref 相关引脚虚焊、模块电源去耦不足、输入线太长、靠近电脑干扰源、干电极压力不稳定、ADC 芯片型号装错。

排查时建议按这个顺序来：

用信号发生器验证 ADC 和显示链路。
测 Vref、供电和前端输出静态电压。
检查 INA333 输入端是否有偏置回路。
降低第一级增益，确认没有饱和。
远离电脑和电源适配器做对比。
换湿电极跑通，再回到干电极。
用示波器看关键节点，不只看软件波形。
查 ADC 实际采样率和量程。
放大镜检查焊点，重点看 Vref 和输入级。
每次只改一个变量，保留实验记录。

AAW Lab 的前期实验记录

我们前期围绕 INA333 做过几轮验证，几个结论比较稳定：

时间点	记录
先验证采集链路	用信号发生器确认 ADC、ESP32、传输链路和上位机显示都能正常工作
INA333 模块测试	市售 INA333 模块可以放大差分信号，但电源和输入处理很关键
远离电脑测试	电脑附近干扰明显，远离后湿电极波形显著改善
二级放大验证	INA333 适度放大，加级间高通，再用第二级放大，干湿电极都能看到动作相关波形
ADC 排障	ADS1015 / ADS1115 误用会让采样率和显示效果完全不同
Vref 排障	Vref 引脚虚焊会导致巨大噪声，补焊后基线明显稳定

这些记录后来变成 AAW Lab 做产品化时的判断依据：少讲玄学，多看波形、供电、Vref、采样率和可复现的排查步骤。
